AEI FORMATION OUEST

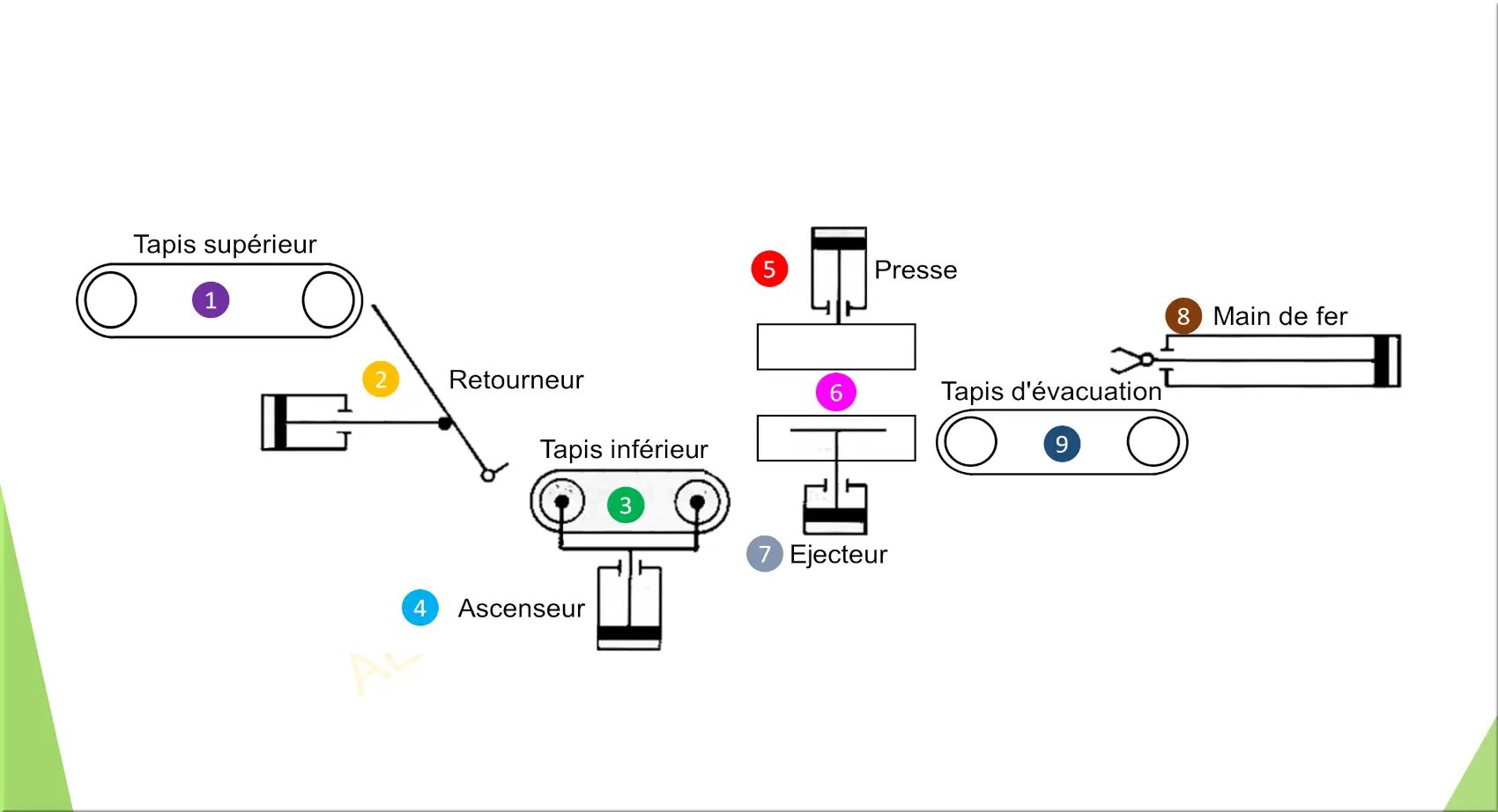

Exemple de la presse à emboutir
AEI FORMATION OUEST

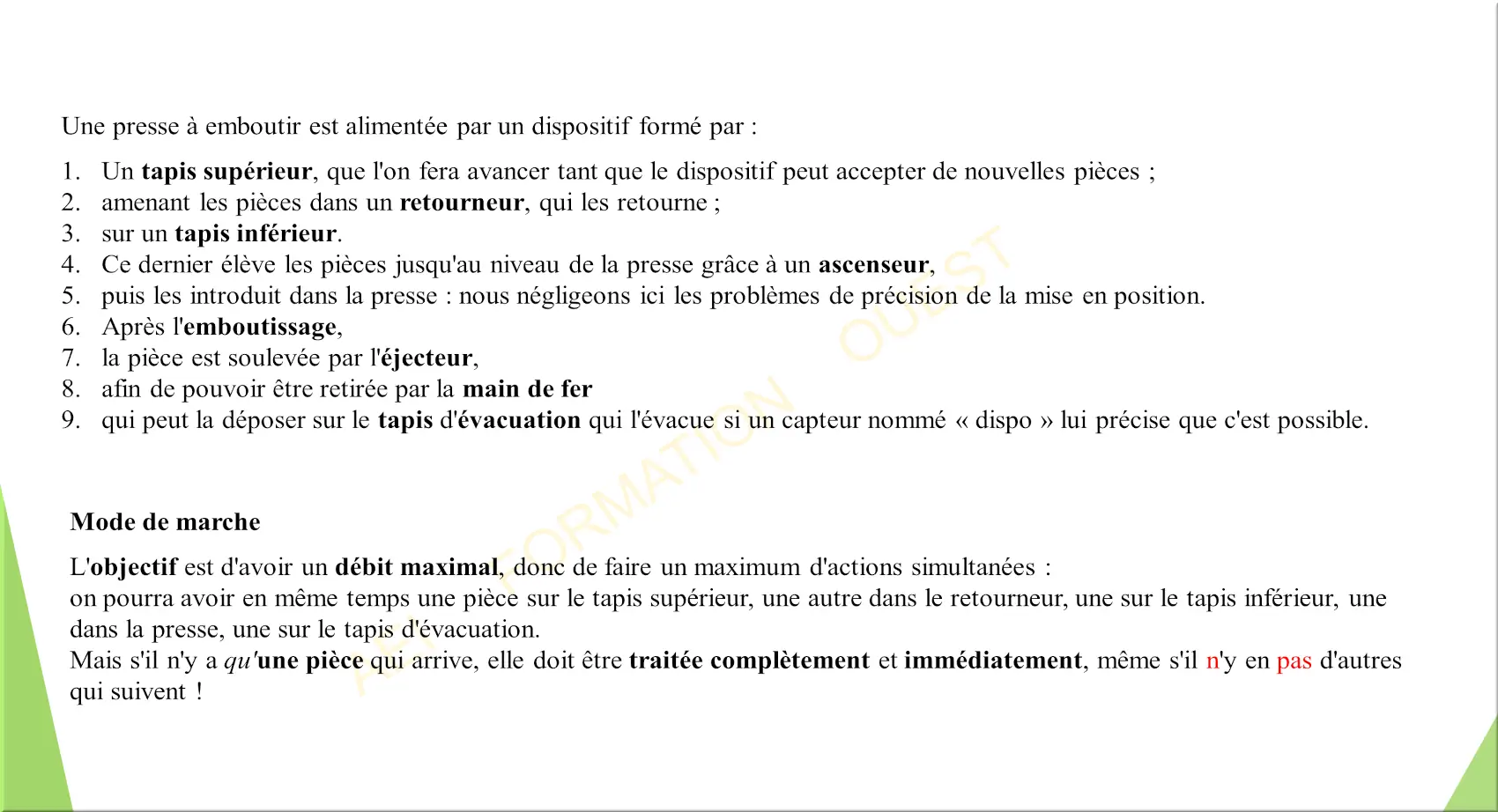

Cahier des charges
AEI FORMATION OUEST

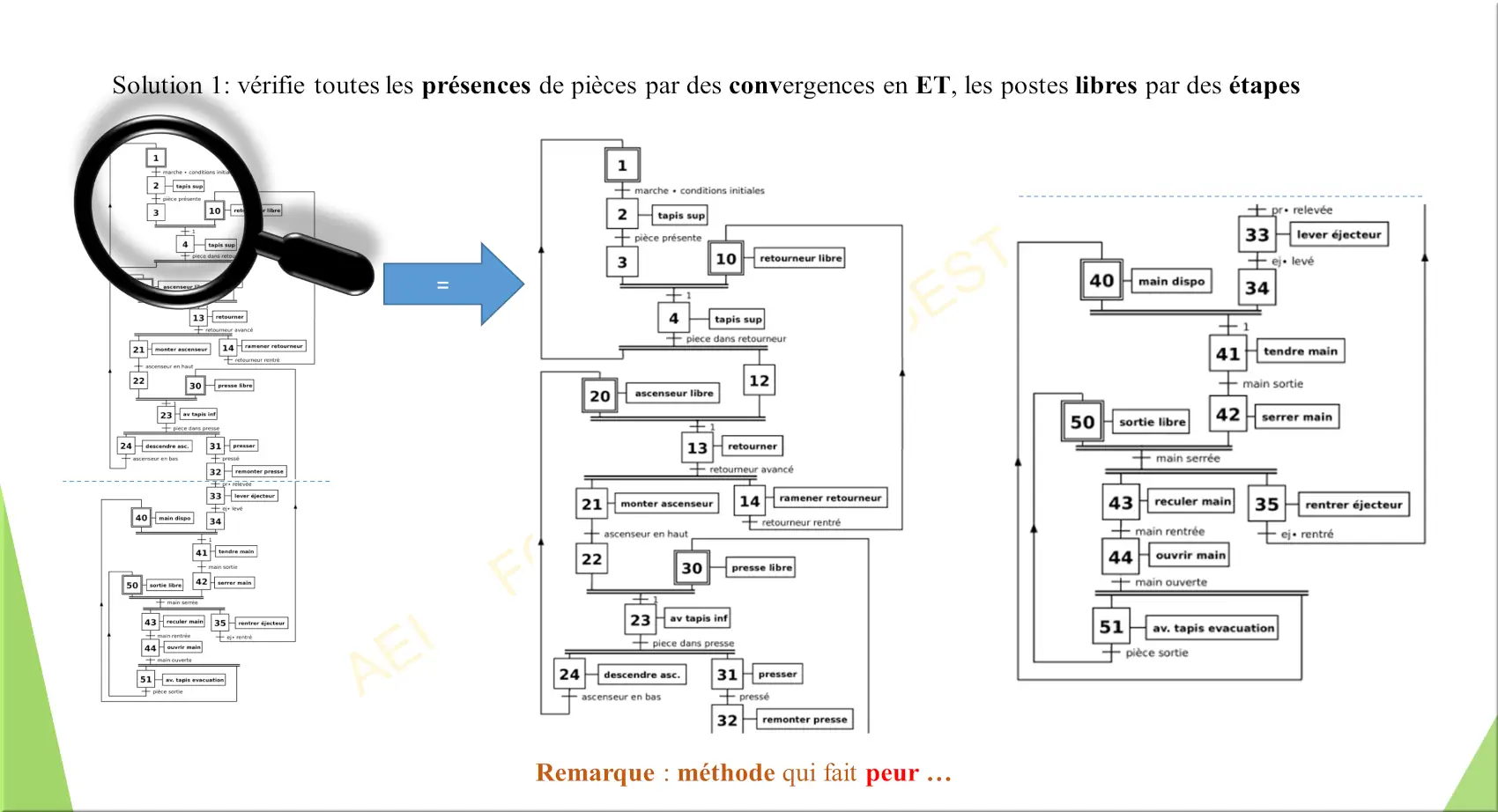

Solution 1
AEI FORMATION OUEST

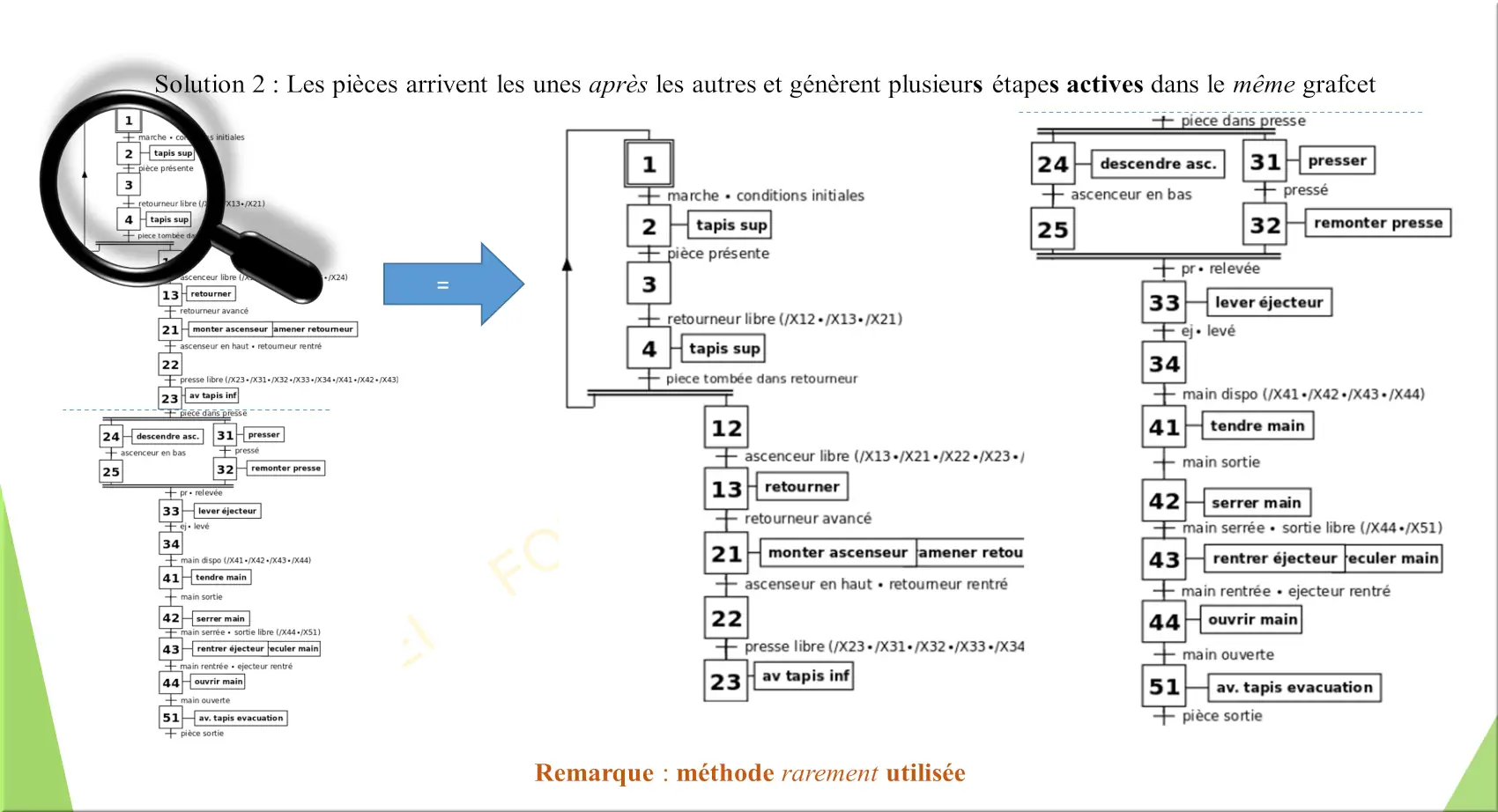

Solution 2
AEI FORMATION OUEST

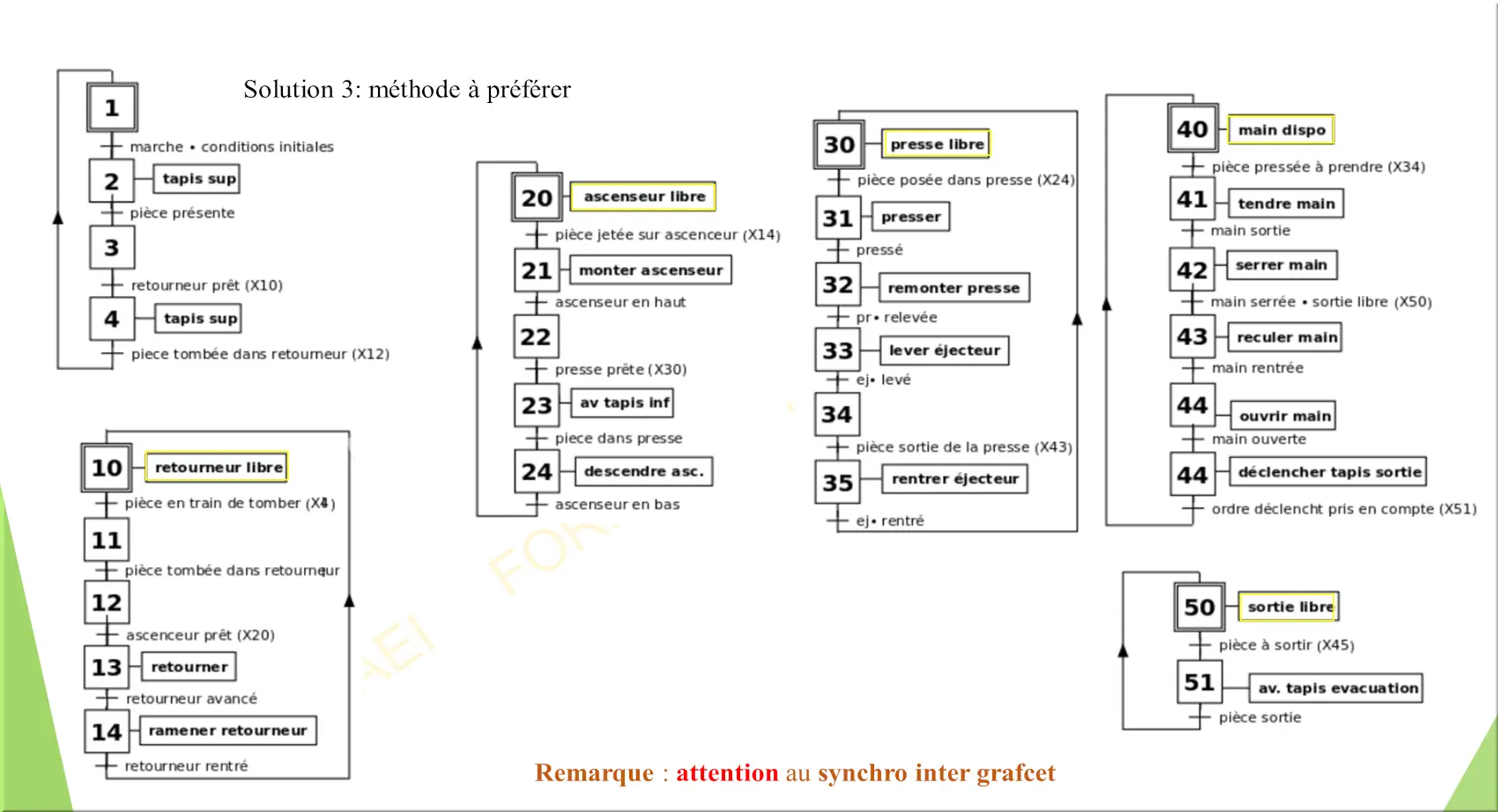

Solution 3
